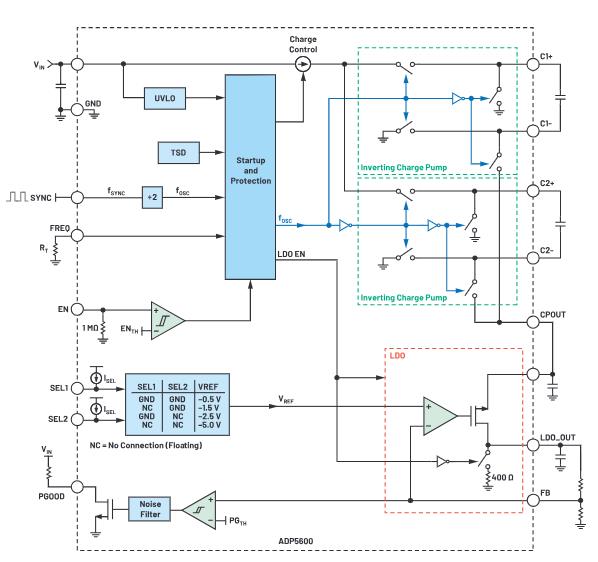

本文将使用ADP5600来探讨相互关联的倒电炸弹（IICP）的实际例子。我们将纹波电压和电磁辐射干扰与ADP5600与标准反向泵泵进行比较，以显示低噪声噪声的交织方式。本文指出：01。IICP用于商业交织的逆变器电荷泵集成电路，以产生较小的负铁偏置。 ADP5600独特地将低噪声IICP与其他低噪声功能和先进的故障保护功能结合在一起。 ADP5600是一种交错的电荷泵逆变器，其中包括低辍学（LDO）线性调节器。与传统的电感器或基于电容器的电感器溶液相比，独特的泵电荷阶段的输出电压较低，显示了当前的噪声。交错是一个低噪声概念的明智之举，但是交织的通道不会解决所有噪声问题。为了实现真正的低噪声，需要专门设计的IC来实现低IICP噪声优势，同时保持小尺寸和溶液的高效率。固定和编程的移动频率许多反转电荷泵在数百kHz上运行。相对较低的极限频率需要相对较大的容量和限制，可以将马刺放置。 ADP5600可以以从100 kHz到1.1 MHz的移动频率进行操作，从而使其在现代系统中很棒。此外，频率始终是固定的，不会改变输出。频率的传递（扩散调制）是用于提高电荷泵效率的夫人，但可能会引起噪声敏感系统的问题。通常，许多低噪声系统的外部同步需要高振幅移动噪声才能放置在指定的带频率上，以减少生成的系统噪声的影响。在对噪声敏感的系统中，将转换器的工作频率同步了，但是泵逆变器的电荷很少。相反，ADP5600可以是能够在2.2 MHz的外时钟上能够处于外时。低滴管调节器输入电压ADP5600输入的范围很大，并且该电荷泵的电压可能太高，无法增强低压电路的能力。因此，ADP5600具有内置的LDO后调节器。它还具有电压为正的，它指的是功率信号信号，以便于在LDO输出处于调节状态时轻松控制电时。最后保护，ADP5600具有一套全面的故障保护功能，适用于稳定应用。保护功能包括过度保护，短路飞行电容，欠压锁定（UVLO），启用精度和热关闭。另一个功能小说是当前的飞行能力极限，当蝇电容充电时，它也可以减少当前峰值的峰值。 02 ADP5600测试数据在我们理论上表明与不健康的SOL相比，IICP结构可以显着改善涟漪utions。然而，为简单起见，描述的推导是理想的，忽略了寄生虫，布局依赖性（IC和PCB）的影响，时机的时机（即不完美的50％振荡器）和RDS不匹配。这些因素导致与计算出的电压纹波的偏差。像往常一样，最好使用ADP5600，观察其性能，并使用派生方程式来进行最佳性能。这是一个标准的ADP5600评估板，但是输入了RFLY，并修改了CFLY和COUT值。此外，我们使用ADP5600功能来改变移动频率。图1中所示的框图显示，每个炸弹电荷都转到同步频率的一半。也就是说，fosc =½fsync。图3和4显示了分别在同一条件下工作时交错和非中断反转电荷泵的输出电压纹波。图1。ADP5600的简化框图交错倒电荷泵。图2。ADP5600交错倒电泵测试设置。图3。ADP5600IICP输出电压，VIN = 6 V，COUT = CFLY =2.2μF，FOSC = 250 kHz，ILOAD = 50 mA图片4。标准反转电荷泵输出电力，VIN = 6 V，COUT = 6 V，CFLE = CFLY = CFLY = CFLY =2.2μf，Fosc = 250 KHz，fosc = 250 kHz，Ilad = 50 ma下的条件下降量。 ADP5600比传统的泵反向泵低14倍。 IICP的输出（或输入）波纹电压由以下等式提供：使用等式1并更改路线和RON上的实际值，您可以比较计算出的和测量的输出电压纹波。表1列出了各种测试调整的结果，并指出了与非相关电荷方案相关的改进。表1。vout涟漪的使用情况； VIN = 12 V，ILOAD = 50 mA，RON =2.35Ω**使用实际的代表和cout容量值（电容器将倒电压），而不是标称值。表1显示了雄鹿红色电压纹波与方程式1的预言非常一致。它也证明可以通过通常的匿名倒泵电荷来改善其亲属。该表中的某些设置还包括与CFLY系列中连接的其他外部RFLY电阻器。结果表明，RFLY进一步降低了电压纹波，但牺牲了泵输出释放的抵抗力。除了连锁电压输出外，与标准电荷炸弹相比，IICP的电磁辐射骚扰也有所改善。为了测量这一点，将25 mM天线放在审查板上（图5），并测试了各种调整。图6显示了这种调整与泵逆变器的标准非间隔电荷的比较。 IICP拓扑会将噪声从12 dB的谐波的第一个和第三个转移减少到15 dB。图5。使用ADP5600评估板的电磁辐射干扰测试设置6。电磁辐射干扰，VIN= 12 V，ILOAD = 50 mA，CFLY = COUT =2.2μf，Fsync = 500 kHz。绿色=标准，蓝色= IICP。 03 IICP数据转换，RF放大器和RF开关的示例需要低噪声功率。这些系统中电源设计面临的主要挑战是：应降低大型解决方案和面积电压电压的高温EMI免疫力和低EMI的贡献，以描述IICP的完整设计和脱落，我们认为RF放大器，RF开关和Phaseed Arlay BeamFormers启用了应用程序。该应用程序包含在ADTR1107数据表中，该数据表复制了图7。此示例需要许多高功率正电压铁路 - 它具有电感降压转换器的操作。还需要两种负电压金属：AVDD1和VSS_SW。图7。ADAR1000加四个ADTR1107功率导轨图8。ADP5600和LT3093用于授权AVDD1和VSS_SW ADAR1000使用AVDD1为VGG_PA和LNA产生低噪声_偏见。 AVDD1为–5 V，50 mA，VSS_SW为–3.3 V，ADTR1107中RF开关的100μA功率导轨。每个ADAR1000都使用四个ADTR1107，因此–3.3 V Railroad Supply最大为1 MA。通常，这些系统的电源铁路为12V。ADP5600是从12 V电压的–5 V，50 mA和–3.3 V形成–5 V，50 mA和–3.3 V的理想选择，因为它允许低输入和输出电压纹波和低电磁辐射辐射干扰。此外，它具有广泛的传输频率移动，因此可以将噪声转移放置在对系统影响最小的位置中。图8显示了最终设计。 LT3093是一种超低噪声线性调节器，可支持高压，并允许将ADP5600泵输出电荷（CPOUT）直接连接以输入它。它的输出-5 V由设置引脚上的电阻设置，并且在AVDD1 Power Rail满足要求时，程序电源良好的PIN可以告知其他系统。 LDO控制广告p5600电流较低的VSS_SW铁路。尽管它没有低噪声，但LT3093的电力下降（PSRR）的高比例很高，但它可以为VSS_SW提供稳定的电力铁路。所有三种三项（电荷泵，AVD1和VSS_SW）的输出电压波纹如图9所示。 ADP5600产品，这将使用数学模型优化解决方案。它也被发送并传输到电磁辐射，并比较标准逆变器电荷泵的干扰。在某些情况下，改进比标准电荷泵逆变器高18倍，这对于满足现代准确性和RF系统噪声的低要求非常重要。
